تعمیر و سرویس کلید قدرت هوایی زیمنس در الکترونت

کلید هوایی زیمنس یک نوع کلید هوایی زیمنس فشار ضعیف با آمپر بسیار بالا است. نقش این کلید در سیستم های الکتریکی این است که بتواند اضافه بار و خطای مدار را محافظت کرده و در هنگام خطر مدار را قطع کند. در این مقاله، کلید هوایی زیمنس از زوایای گوناگون بررسی می‌شود هم چنین تعمیر و سرویس کلید قدرت هوایی زیمنس در الکترونت به صورت تخصصی و در کمترین زمان ممکن انجام می شود برای ثبت درخواست میتوانید فرم ثبت سفارش تعمیرات کلید قدرت هوایی زیمنس را در الکترونت تکمیل نمایید و منتظر تماس کارشناسان ما باشید.

کلید هوایی زیمنس

در كلیدهای هوایی زیمنس، از محفظه‌های جرقه‌گیر بزرگ جهت خاموش كردن جرقه استفاده می‌شود. این محفظه ها از جنس سیلیس و یا آزبِست بوده و به صورت مشبك و لایه لایه ساخته می‌شوند. جرقه‌گیر، باعث تقسیم جرقه به جرقه‌های كوچكتر شده كه این جرقه‌ها زودتر خاموش می‌شوند. این كلیدها دارای دو نوع كنتاكت هستند. كنتاكت های اصلی كه در شرایط وصل كلید، وظیفه عبور جریان را بر عهده دارند و كنتاكت های جرقه زن یا Arcing contact ها كه در لحظه قطع و وصل كلید وظیفه هدایت جرقه به سمت جرقه گیر را دارا می‌باشند.

در بعضی از انواع این كلیدها، از یك دمنده و یا یك حلقه مغناطیسی برای هدایت جرقه به داخل جرقه‌گیر استفاده می‌شود. در حالتی كه از دمنده استفاده شود، جریان هوا باعث هدایت جرقه به سمت جرقه‌گیر خواهد شد.

در حالتی كه از حلقه مغناطیسی استفاده شود،‌ جریان عبوری از حلقه، نیرویی مغناطیسی ایجاد كرده كه این نیرو، جرقه را به سمت بالا هدایت می‌كند. با این كار جرقه از داخل محفظه جرقه‌گیر عبور خواهد كرد. در لحظه قطع كلید، ابتدا كنتاكت های اصلی كلید از هم جدا شده در حالی كه Arcing Contact ها هنوز به هم اتصال دارند. با جدا شدن Arcing Contact ها، بین آنها جرقه به وجود آمده كه این جرقه از داخل محفظه جرقه‌گیر عبور كرده و خاموش می‌شود. استفاده از Arcing Contact ها، همچنین باعث می‌شود تا بین كنتاكت‌های اصلی جرقه‌ای به وجود نیاید و در نتیجه این كنتاكت‌ها آسیبی نبینند. در این كلیدها ممكن است از فیوزهای فشارقوی جهت حفاظت در برابر جریان‌های اتصال كوتاه استفاده شده باشد.

مكانیزم قطع و وصل این كلیدها معمولا به صورت فنر شارژ شده است. بدین صورت كه فنر مكانیزم توسط اهرم و به صورت دستی و یا توسط یك موتور الكتریكی شارژ شده و كلید در وضعیت آماده برای بهره‌برداری قرار می‌گیرد. با فشار دادن دكمه ON بر روی كلید كلید وصل و با فشردن دكمه Off كلید قطع می‌شود.

بیشتر بدانید >> کلید هوایی چیست و انواع آن کدامند ؟

در نوعی از این كلیدها، می‌توان از آن به عنوان كلید زمین نیز استفاده كرد. بدین صورت كه پس از بیرون‌ آوردن كلید از داخل تابلو، توسط اهرم مربوطه ورودی‌های كلید به هم متصل می‌شوند. با جازدن كلید داخل تابلو، این ورودی‌ها زمین شده كه باعث می‌شود تا مصرف‌كننده پشت كلید، از نظر الكتریكی زمین شود. این وضعیت توسط صفحه‌ای در جلوی كلید نشان داده می‌شود.

از‌ آن‌ جا كه در این كلیدها جرقه در هوای آزاد خاموش می‌شود، كنتاكت‌های كلید باید مسیر زیادی را طی كنند تا جرقه خاموش شود كه این یكی از معایب كلیدهای هوایی است. همچنین خاموش كردن جرقه، گازهای اضافی تولید می‌كند كه این گازها باید به طریقی به بیرون راه پیدا كنند. این كلیدها از نظر ابعاد نیز نسبت به كلیدهای SF6 و خلأ بزرگتر هستند. بر خلاف سایر كلید‌های فشارقوی، در این كلیدها دسترسی به كنتاكت‌های كلید به راحتی و با برداشتن جرقه‌‌گیرها امكان‌پذیر است.

قیمت کلید هوایی زیمنس

قیمت کلید هوایی به دلایل مختلفی همیشه در حال تغییر است و هیچ وقت ثابت نمی‌ماند، بنابراین جهت کسب اطلاعات بیشتر در رابطه با قیمت و دریافت جدیدترین لیست قیمت کلید هوایی زیمنس با ضمانت اصالت، با شماره 09226806200 تماس حاصل فرمایید.

اجزاء کلید هوایی زیمنس

1. محفظه‌های جرقه‌گیر
2. كنتاكت‌های جرقه‌زن یا Arcing Contactها
3. كنتاكت‌‌های اصلی
4. دكمه قطع كلید
5. دكمه وصل كلید
6. نشان‌گرهای وضعیت قطع یا وصل كلید
7. ترمینال‌های ورودی و خروجی
8. فیوزهای فشارقوی
9. شمارشگر تعداد دفعات قطع و وصل كلید.

* برای تهیه کلید هوایی زیمنس، تعمیر و سرویس آن ها با بهترین قیمت با فروشگاه الکترونت تماس بگیرید.

عملکرد کلید هوایی زیمنس چیست؟

تشخیص شرایط غیرعادی:

یونیت حفاظتی الکترونیکی (ETU) شرایط غیرعادی نظیر اضافه جریان یا اتصال کوتاه را تشخیص می‌دهد.

فعال‌سازی مکانیزم قطع:

با تشخیص شرایط غیرعادی، یونیت حفاظتی مکانیزم قطع را فعال می‌کند.

قطع مدار:

مکانیزم قطع کلید هوایی به سرعت مدار را قطع می‌کند تا از آسیب به تجهیزات و سیستم‌های الکتریکی جلوگیری کند.

ریست و بازگشت به حالت عادی:

پس از رفع مشکل، کلید هوایی می‌تواند به حالت عادی بازگردد و دوباره مدار را متصل کند.

کلید هوایی Siemens به‌صورت خودکار یا دستی و از طریق دستگاه یا کنترل راه دور مدار را قطع می‌کند. در حالت آماده و هنگام بروز خطا، کلیدهای هوایی زیمنس از حالت تیغه بسته خارج می‌شوند و بعد از درست کردن خطای موجود، با کمک ریموت کنترل از راه دور، دوباره وارد مدار و آماده به‌کار می‌شوند.

قطع و وصل کلید هوایی با فنر شارژ امکان پذیر است. در حالت آماده، کلید هوایی به فنر شارژ وصل است و در صورت وجود موتور به‌صورت خودکار شارژ می‌شود. موتور شارژ باید در مکان مخصوص که در کاتالوگ دستگاه مشخص شده است، قرار ‌گیرد.

در غیر این صورت، باید شارژ فنر به‌صورت دستی و به وسیله اهرم شارژ انجام شود. کلید هوایی یک نشان‌گر شارژ دارد که در صورت شارژ دستی باید آن را چک کرد تا شارژ کامل انجام شده باشد. در هنگام بروز خطا در مدار، رله به کمک ترانس‌ها خطا را اعلام و خالی شدن شارژ کلید هوایی زیمنس را اجرا می‌کند.

تعمیرات تخصصی کلید قدرت اشنایدر در گروه فنی مهندسی الکترونت با ضمانت کیفیت، اصالت و قیمت

تعمیر و نگهداری انواع کلید های قدرت هوایی زیمنس در الکترونت

انواع کلید هوایی Siemens

انواع کلید هوایی زیمنس در سه سایز تولید می‌شود و بسته به نوع ولتاژ، به دو دسته AC و DC تقسیم می‌شود. آمپر کلید هوایی زیمنس بین 630 تا 6300 متغیر است و در دو مدل سه پل و چهار پل و مدل فیکس و کشویی به تولید می‌رسد.

مدل‌های سه پل فقط سه ورودی برای فاز دارند، اما مدل‌های چهار پل یک ترمینال نول نیز دارند. مدل‌های کلید هوایی زیمنس دو بخش الکترونیک و قدرت دارند که بخش الکترونیک ساختار و تنظیمات بسیار دقیقی دارد.

مشخصات فنی کلید هوایی زیمنس

کلید هوایی Siemens نوعی کلید اتوماتیک است که بریکر یا قطع‌کننده اتوماتیک فشار ضعیف به‌شمار می‌رود و در آمپرهای 630 تا 6300 در ورودی تابلو برق‌های فشار ضعیف کاربرد دارد.

مدل‌های کلید هوایی Siemens

مدل‌های کلیدهای هوایی زیمنس، اتوماتیک با فشار ضعیف، سه نوع زیر هستند.

• کلید هوایی  (با محدوه جریان 1000 تا 6300 آمپر برای ولتاژ متناوب و 4000 آمپر ولتاژ مستقیم)
• کلید هوایی  (با محدوه جریان 400 تا 4000 آمپر)
• کلید هوایی (کلید اتوماتیک هوایی Siemens)

قیمت خرید کلید هوایی Siemens

کلید هوایی زیمنس در صنایع مختلف، جهت کنترل تجهیزات الکتریکی مورداستفاده قرار می‌گیرد. این کلیدها به‌دلایل مختلفی از جمله دقت بالا، قابلیت کارکرد در همه شرایط و مصرف انرژی کم طراحی و ساخته شده‌اند. قیمت خرید کلید هوایی زیمنس با توجه‌به تفاوت در ویژگی‌های فنی، ابعاد و کاربردهای آن متفاوت می‌باشد. برای استعلام قیمت آنی کلید های هوایی زیمنس با الکترونت تماس بگیرید.

لوازم جانبی کلید هوایی زیمنس

لوازم جانبی کلید هوایی زیمنس به قرار زیر هستند:

• واحد الکترونیکی تریپ

واحد الکترونیکی تریپ مجموعه‌ای برای حفاظت از کلید هوایی است که وظیفه بهبود کارکرد کلید هوایی زیمنس را به شکل نمونه‌برداری و اعمال فرمان بر عهده دارد.

• رله آندر ولتاژ

وظیفه رله آندر ولتاژ محافظت از کلید هوایی در برابر افت ولتاژ است. هنگامی که ولتاژ عبوری از دو سر سیم‌پیچ رله آندر ولتاژ از مقدار تعیین‌شده، 35 تا 70 درصد ولتاژ اسمی کم‌تر شود، کلید هوایی به‌صورت اتوماتیک قطع می‌شود.

• رله شنت تریپ

از رله شنت تریپ برای کنترل از راه دور کلید هوایی زیمنس بهره می‌برند که پس از تحریک رله شنت توسط یک جریان خارجی، کلید هوایی را به‌صورت خودکار قطع می‌کند.

• قفل دستگاه

در کلید هوایی زیمنس، برای قفل‌کردن عملکرد دستگاه و قطع و وصل دستی اشتباه از قفل دستگاه استفاده می‌شود.

• مکانیزم موتور

پس از قطع جریان سیستم توسط کلید هوایی، شارژ فنر خالی خواهد شد و به حالت Discharge تغییر وضعیت می‌دهد. برای وصل‌شدن دوباره کلید هوایی، باید فنر توسط مکانیزم موتور شارژ شود. مکانیزم موتور بعد از خالی شدن شارژ فنر، آن را شارژ می‌کند تا کلید هوایی زیمنس دوباره به مدار اتصال یابد.

• کنتاکت کمکی

کنتاکت کمکی در داخل کلید هوایی قرار دارد و وظیفه آن بررسی و مانیتور کردن و فیدبک شرایط کلید هوایی و ایجاد اینترلاکینگ است. کنتاکت کمکی را می‌توان به‌صورت باز و بسته استفاده کرد که همزمان با قطع و وصل شدن کلید هوایی، کنتاکت کمکی نیز قطع و وصل می‌شود.

• دستگیره شارژ

دستگیره شارژ برای قطع سیستم در کلید هوایی و تخلیه شارژ فنر کاربرد دارد. برای وصل‌کردن مجدد کلید هوایی، دستگیره شارژ، فنر را شارژ می‌کند و به حالت اول برمی‌گرداند.

• دستگیره کشویی

دستگیره کشویی یکی از لوازم جانبی کلید هوایی و مخصوص کلید هوایی کشویی است. از دستگیره کشویی برای خارج‌کردن یا وارد کردن کلید هوایی استفاده می‌شود.

• کلید قطع و وصل

این نوع کلید به‌طور مستقیم عملکرد روشن و خاموش‌کردن کلید هوایی را از روی خود دستگاه به انجام می‌رساند.

• نشانگر شارژ دستگاه

نشانگر شارژ دستگاه وضعیت شارژ (Charged) یا تخلیه شارژ فنر (Discharge) را به کاربر نشان می‌دهد.

• ماژول‌های ارتباط شبکه

ماژول‌های ارتباطی شبکه وظیفه ارتباط کلید هوایی با دیگر وسایل ارتباطی را بر عهده دارند.

مدل 3WJ SINOVA: برترین انتخاب در خانواده کلیدهای هوایی زیمنس

یکی از برترین مدل‌های کلیدهای هوایی زیمنس، مدل 3WJ SINOVA است. این مدل با ترکیبی از فناوری‌های پیشرفته و ویژگی‌های برتر، توانسته است جایگاه بسیار خوبی در صنعت برق به دست آورد. در ادامه به برخی از ویژگی‌های برجسته مدل 3WJ SINOVA اشاره می‌شود:

عملکرد بی‌نقص: با استفاده از فناوری‌های پیشرفته و توانایی‌های بالای فنی، مدل 3WJ SINOVA  امکان عملکرد بی‌نقص و کنترل دقیق برقراری اتصال و قطعی را فراهم می‌کند.

استحکام و دوام بالا: مدل 3WJ SINOVA با استفاده از مواد با کیفیت و استحکام، امکان استفاده طولانی مدت و عمر طولانی را فراهم می‌کند. این ویژگی باعث می‌شود که این مدل در برابر شرایط سخت صنعتی مقاومت بیشتری داشته باشد.

طراحی شکیل: طراحی شکیل و جذاب مدل 3WJ Sinova، آن ‌را از نظر ظاهری از سایر مدل‌های مشابه متمایز می‌کند. این طراحی جذابیت بیشتری به این کلید هوایی می‌بخشد و تجربه کاربری را بهبود می‌بخشد.

پیشرفته‌ترین فناوری: با بهره‌گیری از جدیدترین فناوری‌ها و روش‌های تولید، مدل 3WJ Sinova به عنوان یکی از پیشتازان صنعت برق شناخته می‌شود. این مدل با ارائه قابلیت‌های هوشمند و اتصال به شبکه‌های مدیریتی، به افزایش بهره‌وری و کارایی کاربران کمک می‌کند.

نقش مدل 3WJ SINOVA در بهبود کارایی صنعت برق

مدل 3WJ SINOVA به عنوان یکی از مدل‌های برتر کلیدهای هوایی زیمنس، نقش بسیار مهمی در بهبود کارایی و کاربرد صنعت برق دارد. این مدل با ارائه عملکرد بی‌نقص و کارایی بالا، به بهبود عملکرد سیستم‌های برق کمک می‌کند و بهبود کارایی صنعت برق را تضمین می‌کند.

اهمیت ویژه مدل 3WJ Sinova در صنعت برق

مدل 3WJ Sinova از کلیدهای هوایی زیمنس به عنوان یکی از مدل‌های برتر این شرکت شناخته می‌شود و در موارد مختلفی در صنعت برق به کار می‌رود. یکی از استفاده‌های اصلی این مدل در سیستم‌های کنترلی و اتوماسیون صنعتی است. با توجه به عملکرد بی‌نقص و قابلیت کنترل دقیق، این کلیدها به منظور کنترل و مدیریت دستگاه‌ها و تجهیزات برقی در محیط‌های صنعتی استفاده می‌شوند.

همچنین، مدل 3WJ Sinova به عنوان یکی از کلیدهای ایمنی در صنایعی که نیاز به اتصالات برق ایمن و قطعات کنترلی دارند، بسیار مورد توجه قرار می‌گیرد. این کلیدها با ارائه عملکرد قابل اعتماد و دقیق، به ایجاد محیط‌های کاری ایمن‌تر و کاهش خطرات مرتبط با برق کمک می‌کنند.

تعمیر تخصصی برترین مدل کلید هوایی زیمنس، مدل 3WJ SINOVA  در الکترونت

علاوه بر این، مدل 3WJ Sinova به عنوان یکی از محصولات برتر شرکت زیمنس، به ارتقاء استانداردهای صنعت برق کمک می‌کند و نقش بسیار مهمی در توسعه فناوری‌های مرتبط با صنعت برق دارد. به این ترتیب، مدل 3WJ Sinova به عنوان یکی از پیشتازان در حوزه کلیدهای هوایی، توانسته است جایگاه ویژه‌ای در بازار برق به دست آورد و به بهبود کارایی و کاربرد صنعت برق کمک کند.

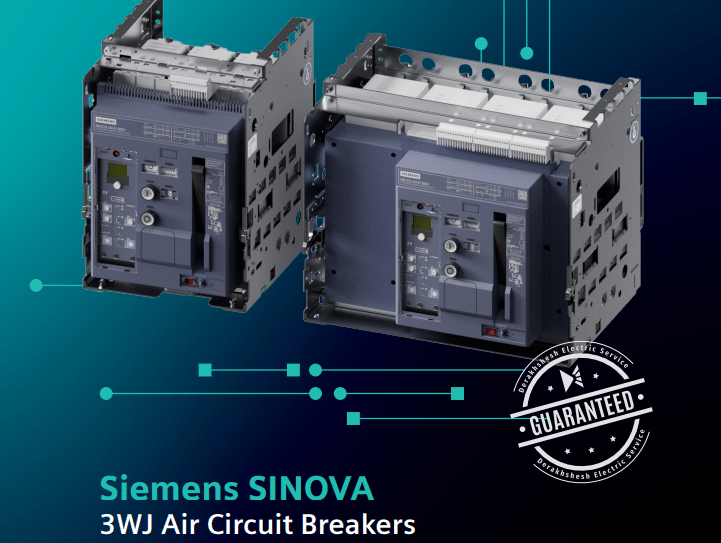

کلید هوایی سری SINOVA از شرکت زیمنس یکی از پیشتازان در زمینه فناوری کلیدهای هوایی است. این کلیدها با بهره‌گیری از بالاترین تکنولوژی و استانداردهای بین‌المللی، عملکرد بی‌نظیری را ارائه می‌دهند. این محصولات با سرعت عمل بالا، امکان کنترل دقیق و قطعی را فراهم می‌کنند که منجر به کاهش خطراتی نظیر سوختگی در تجهیزات و آسیب به شبکه می‌شود.

همچنین، این کلیدها دارای قابلیت تست رله و مطابق با استاندارد ETU IEC 6094-2 می‌باشند، که این ویژگی‌ها آنها را به یکی از محصولات پیشتاز در صنعت برق تبدیل کرده است.

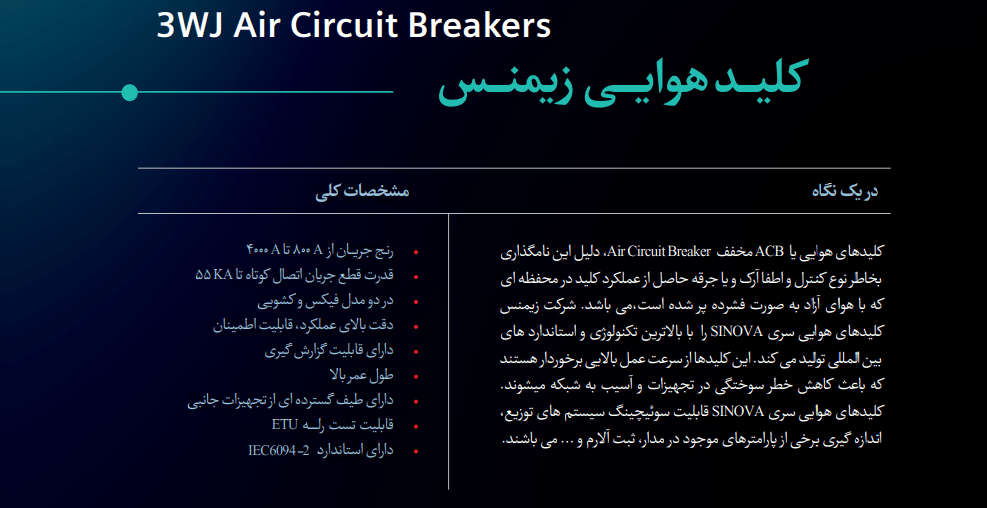

مشخصات فنی کلید هوایی 3WJ در نگاه کلی:

کلید هوایی سری SINOVA از شرکت زیمنس، یکی از نمونه‌های برتر در دنیای کلیدهای هوایی است که با ارتقاء فناوری و رعایت استانداردهای بین‌المللی، ارائه عملکرد بی‌نظیری را به کاربران ارائه می‌دهد. با توانایی سوئیچینگ سیستم‌های توزیع برق و انجام عملیات مختلفی از قبیل اندازه‌گیری پارامترهای مختلف در مدارهای برق، این کلیدها به افزایش کارایی و کاربرد صنعت برق کمک می‌کنند. همچنین، با رنج جریان گسترده از 800A تا 4000A و قدرت قطع جریان اتصال کوتاه تا 55KA، این کلیدها برای مواقعی که نیاز به اتصالات و قطعی‌های برقی قوی و پایدار داریم، بسیار مناسب هستند. از دیگر ویژگی‌های مهم این کلیدها می‌توان به دقت بالای عملکرد، قابلیت اطمینان، طول عمر بالا و تطابق با استانداردهای جهانی مانند ETU IEC 6094-2 اشاره کرد، که این ویژگی‌ها آنها را به یکی از انتخاب‌های برجسته و پیشتاز در صنعت برق تبدیل کرده است.

معرفی واحدهای تریپ الکترونیکی (ETU)  کلید هوایی زیمنس sinova

در این بخش، به معرفی اصطلاحات حفاظتی و توضیحات هر یک از واحدهای تریپ الکترونیکی (ETU) و اصطلاحات سطح حفاظتی مربوط به کلیدهای هوایی زیمنس سری sinova ، به ویژه تریپ های  ETU350WJ و ETU360WJ، می‌پردازیم:

عملکردهای حفاظتی

• اضافه بار (L)

• کوتاه‌مدت تأخیری در برابر اتصال کوتاه (S)

• اتصال کوتاه لحظه‌ای (I)

• خطای زمین (G)

• حفاظت از هادی نول

ویژگی‌های اضافی

• نمایشگر LCD

LEDهای اعلام خطا

مدل‌های واحد یونیت حفاظتی  ETU350WJ و ETU360WJ  سری sinova

این اعداد مدل به واحدهای تریپ الکترونیکی خاصی که در کلیدهای هوایی زیمنس استفاده می‌شوند، اشاره دارند. هر دو یونیت، شامل عملکردهای حفاظتی و ویژگی‌های فوق هستند، اما ممکن است از نظر قابلیت‌های اضافی، محدوده تنظیمات یا مشخصات فنی دیگر متفاوت باشند.

نگاهی اجمالی به مفهوم حروف به کار رفته  L-S-I-N-G در کلید هوایی زیمنس

محصولات فشار ضعیف زیمنس:

کلید هوایی سری SINOVA از شرکت زیمنس، به دلیل ویژگی‌های برتر و استفاده از تکنولوژی پیشرفته، در صنایع مختلفی از جمله صنعت برق، صنایع فولاد و معدن، صنایع نفت و گاز و صنایع خودروسازی به کار می‌رود. این کلیدها به عنوان قطعه‌های اساسی در سیستم‌های کنترلی و اتوماسیون صنعتی، نقش بسیار مهمی دارند و به بهبود عملکرد و کارایی این سیستم‌ها کمک می‌کنند.

به علاوه، کلید هوایی سری SINOVA دارای قابلیت اتصال به شبکه‌های مدیریتی و کنترلی مختلف است که این امر به مدیران و کاربران این امکان را می‌دهد تا از راه دور عملیات مختلف را کنترل و مدیریت نمایند. این ویژگی بهبود کارایی و افزایش بهره‌وری در فرآیندهای صنعتی را فراهم می‌کند و به سازمان‌ها کمک می‌کند تا منابع خود را به بهترین شکل ممکن بهره ببرند.

نتیجه گیری:

کلید هوایی سری SINOVA از شرکت زیمنس با توجه به ویژگی‌ها و کاربردهای گسترده‌ای که دارد، به یکی از انتخاب‌های اصلی در صنایع مختلف تبدیل شده است و نقش بسیار مهمی در بهبود عملکرد و کارایی این صنایع دارد. مدل 3WJ SINOVA از مدل های پر طرفدار کلید های هوایی زیمنس می باشد. تعمیر، سرویس و نگهداری انواع کلید های هوایی زیمنس در الکترونت با ضمانت کیفیت و قیمت به صورت تخصصی انجام می شود و شما میتوانید تعمیر و نگهداری انواع کلید های هوایی زیمنس را بدون دغدغه به گروه فنی مهندسی الکترونت بسپارید.

تعمیر و سرویس انواع مدل های کلید هوایی زیمنس :

3WJ1116-2AE02-0AA0    سه پل- 1600 آمپر با قدرت قطع 55KA

3WJ1220-2AE02-0AA0   سه پل- 2000 آمپر با قدرت قطع 50KA

3WJ1225-2AE02-0AA0    سه پل- 2500 آمپر با قدرت قطع 50KA

3WJ1232-2AE02-0AA0   سه پل- 3200 آمپر با قدرت قطع 50KA
